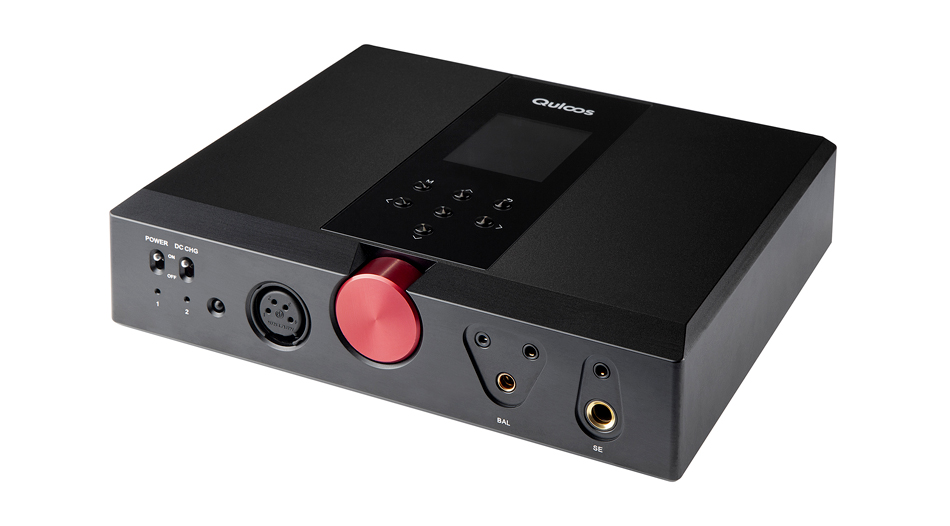

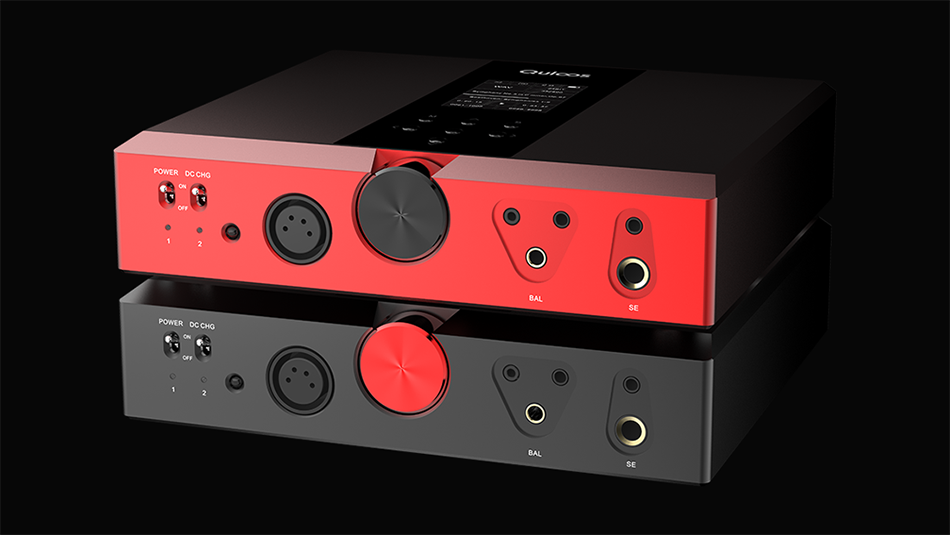

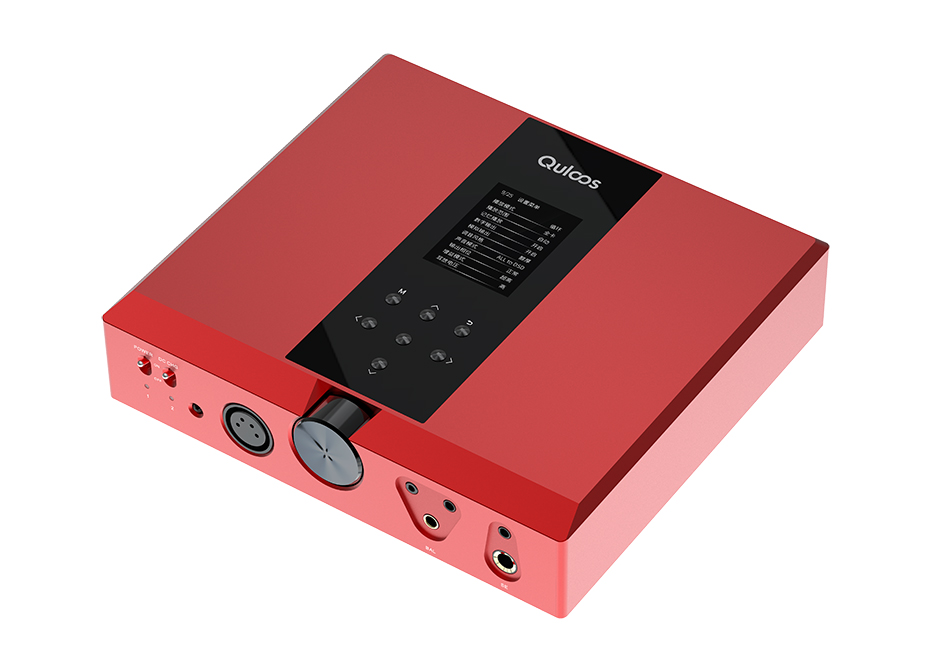

QA390移動機
『真正的一體機』 穩定出好聲

真正的可移動臺式一體機

       真正的：不需要前端，不需要連接線，不需要插電，不需要折騰周邊，不需要搭配其他，不受電環境影響

       可移動：內置13200mAh不受外部因素影響的電池供電系統

       臺式的：用電池生成一組臺機級別的隔離性的再生電源，機內電流和電壓按高端臺式機的標準設計

       一體機：實現從電源+播放器+解碼器+耳放的完整一體，所有的連接、搭配都在內部做完和做好，通過每一部分設計和調音發揮最大化，實現1+1+1+1>4的效果，讓用戶真正的聽到我們想讓大家聽到的好聲音

 真正做到 1+1+1+1>4

 產品特點

1、一臺超大容量電池供電，機內電流和電壓按高端臺式機的標準設計的真正的可移動一體機。

2、雙1000000uF低內阻超級電容加持為數字與模擬部分隔離供電，類似于臺機的雙牛設計。

3、平衡耳放可輸出超過20V電壓，推動高阻耳機得心應手。

4、末級功率管電流輸出能力2700mA，推動低阻低敏耳機氣勢十足。

5、DAC芯片采用AK4497EQ × 2，支持ALL To DSD。

6、2顆飛秒晶體設計，高速可精確時序控制的CPLD時鐘處理以及全局時鐘統一和同步工作模式。

7、內置單片機單線程SD卡純音播放器。

8、HWA（LHDC）高清藍牙輸入，方便連接手機。

9、兩路USB界面，一路對應手機或平板（無需相機套件），一路經過授權的意大利界面接電腦。

10、四顆3300mAH松下（原三洋）18650電池提供總13200mAh的電池容量。

11、超過30顆超低噪聲電源芯片為每一個電路器件提供足夠干凈的電源。

12、耳機接口齊備，單端接口：3.5、6.35；平衡接口：2.5、3.5、4.4、XLR。

比電池噪聲更低的電源電路設計

對于數字電路的供電來說，電池也并不足夠干凈，為了解決這個問題，

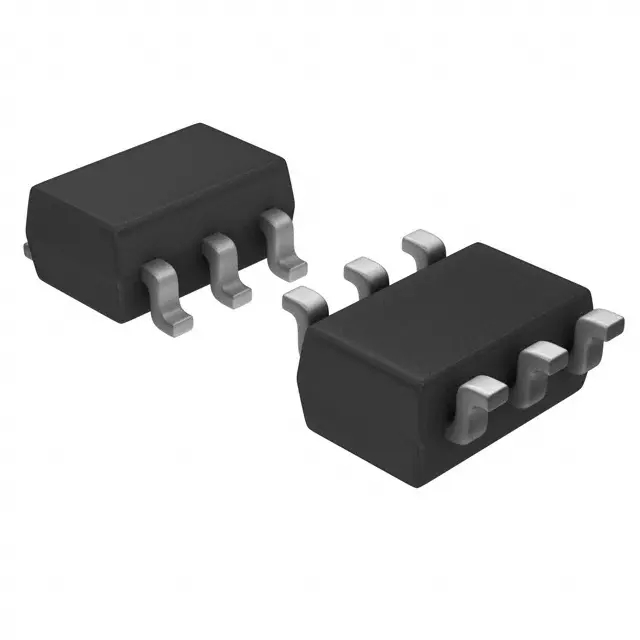

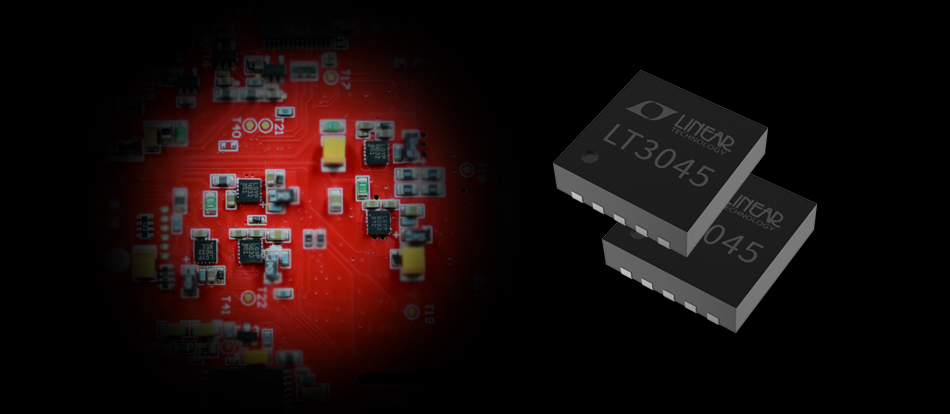

我們在QA390內使用了多顆噪聲比電池還要低很多的LT3045芯片，徹底杜絕來自于供電的干擾。

這顆芯片的噪聲只有0.8μVRMS，遠低于電池工作時的噪聲（3.7V鋰電池帶500mA負載時，噪聲大約2.7uV) ，
同時這顆芯片低頻段近100dB，1Mhz時還有76dB的超高電源紋波抑制能力， 可以杜絕來自于供電的干擾。

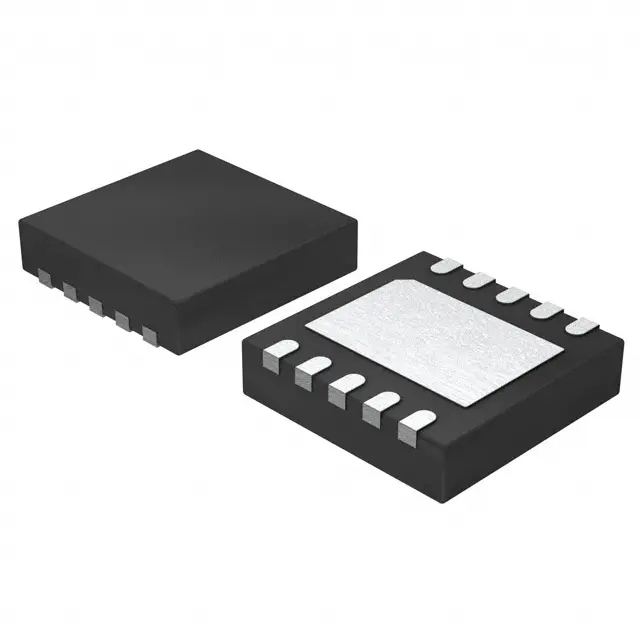

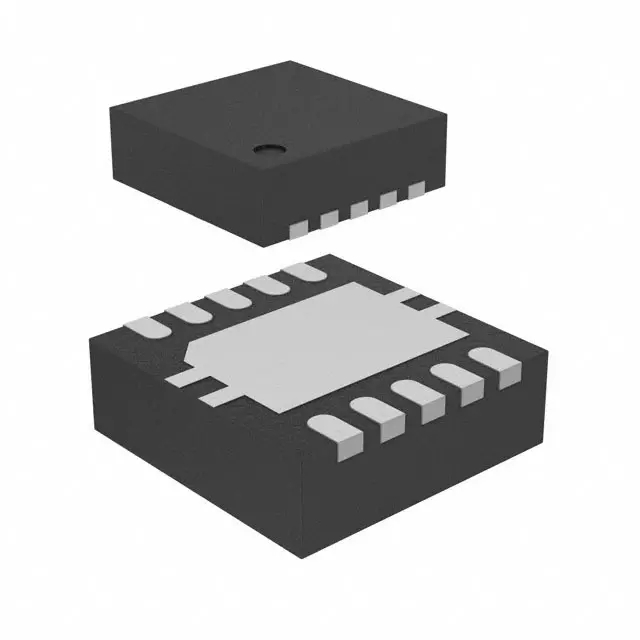

超低噪聲LDO
LT3045 x 6顆

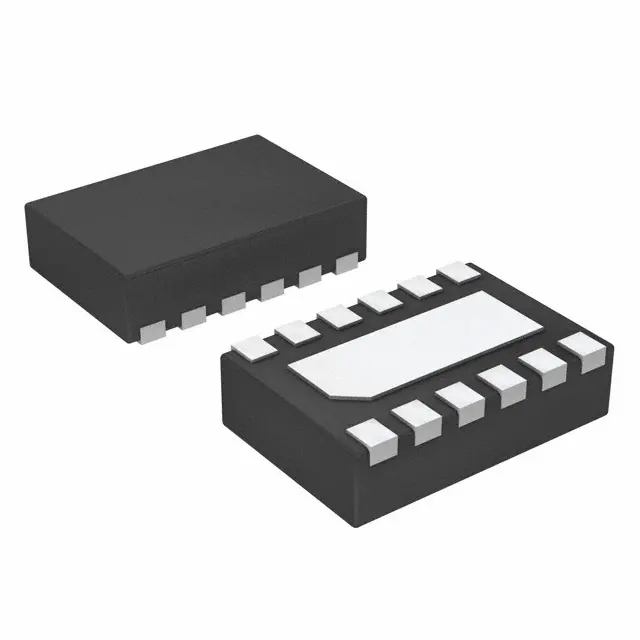

超低噪聲LDO
ADM7170 x 2顆

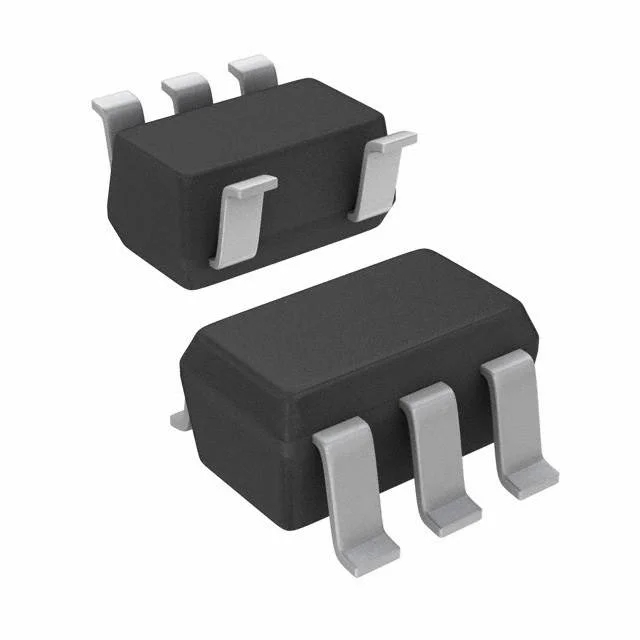

超低噪聲LDO
LP5907 x 3顆

超低噪聲LDO
ADP151 x 8顆

完全區別于隨身的電池電路

隨身播放器使用的電池大多放電電流被限制在2 ~ 3A，這會讓聲音的規模感、動態與氣勢上天生不如臺式機器。
QA390用的電池單顆放電電流可以達到10A，而且我們是多顆并聯使用，進一步減小內阻的同時，電流能力也達到了幾倍，
這個電流爆發力超過很多使用220V供電的機器。

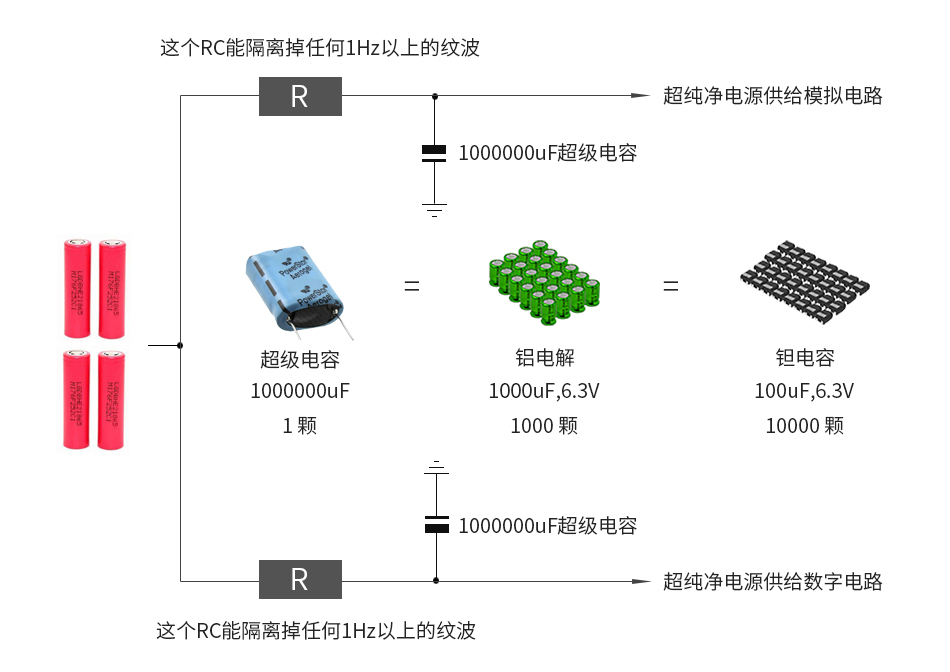

另外電源電路入口的模擬與數字各一顆1000000uF超級電容大水塘，為瞬間電流提供了進一步保障，
內置非常好的供電系統是它一體好聲音的基礎。

 可作為理想好聲音的相對參考標準

不受體積限制，用電池生成一組臺機級別的隔離性的再生電源，解決傳統交流電源聲音受電環境影響大的問題，
讓聲音更穩定和更安定，讓所有用戶都能聽到我們所要表達的聲音。

QA390在用電池供電的聲音基本不受任何的外部因素影響，作為一個好聲音的相對參考標準是非常理想的。

雙1000000uF低內阻超級電容加持為數字與模擬部分隔離供電，類似臺機的雙牛設計

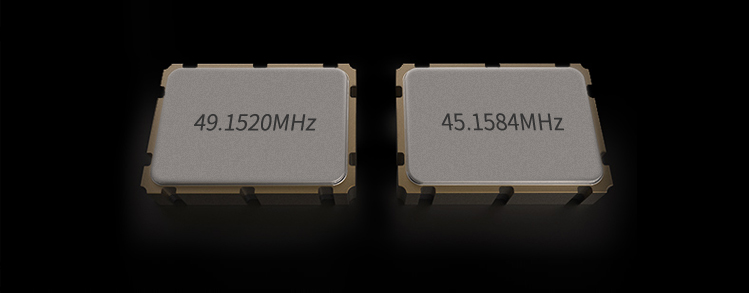

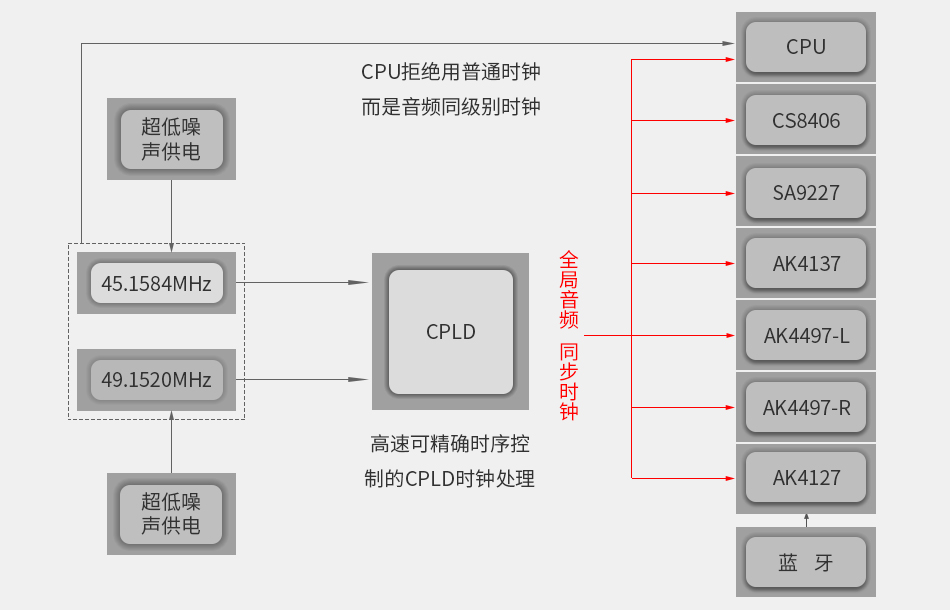

雙飛秒晶體設計

高速可精確時序控制的CPLD時鐘處理以及數字音頻信號優化處理

全局時鐘統一和同步工作模式

認真嚴謹對待影響時鐘最重要的電源供給，降低干擾，保證精度，確保播放系統全程同步使用極高質量的時鐘

參考dCS單體式時鐘同步供應設計，全局來源于雙飛秒時鐘，相當于音源和DAC之間用了時鐘同步功能

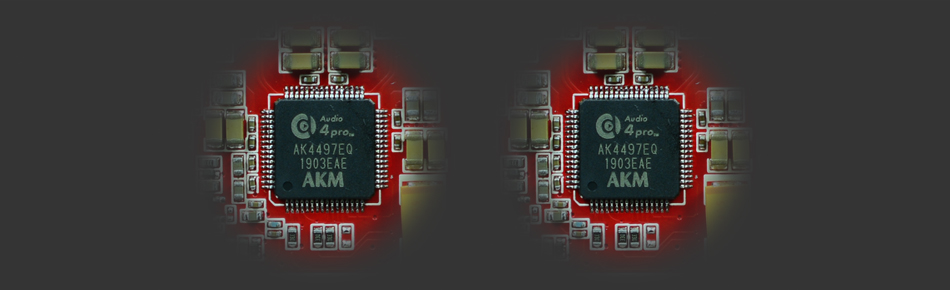

采用AK4497EQ x 2解碼芯片

ALL To DSD模式、聽到的比CD更多

ALL To DSD模式能將所有格式提升成SACD兩倍的1Bit，5.6448MHz ，DSD128高解析，哪怕原始信號是PCM。

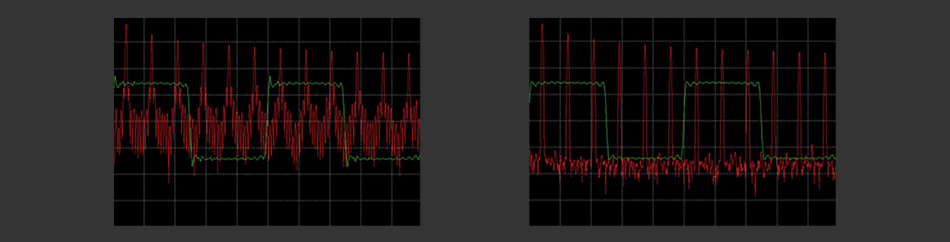

下面的方波輸出分析為實測圖：

PCM輸出方波分析圖                                                    PCM To DSD輸出方波分析圖

通過上面的實測波形對比，可以發現ALL To DSD比原來PCM直接輸出的信號更純凈，諧波失真更少。

『真正的一體機』
電流和電壓按臺式機級別的標準設計的

平衡耳放最高輸出接近30V電壓，推動高阻耳機得心應手
末級功率管電流輸出能力2700mA，推動低阻低敏耳機氣勢十足

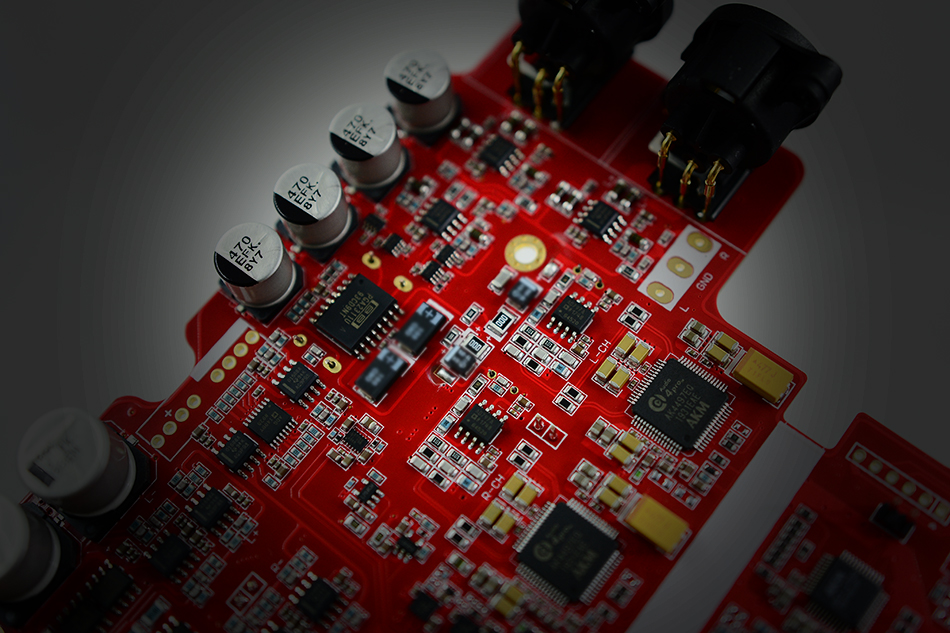

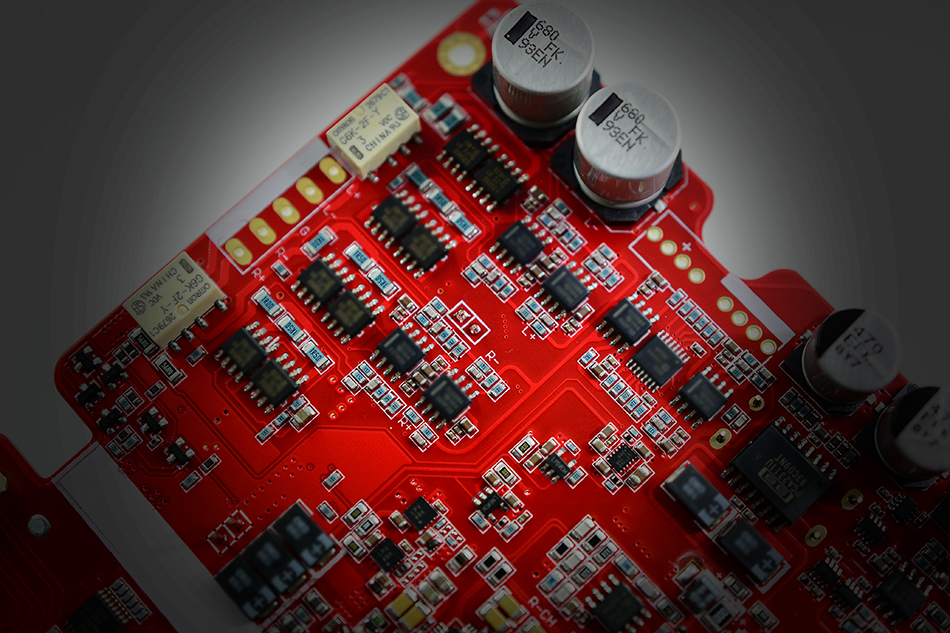

模擬部分11顆精選運放 + 8顆雙大電流晶體管
提供高密度、細膩、開揚、有氣勢的聲音

線性讀取音樂數據
讓聲音的背景變得很黑

仍然采用單片機單線程來線性讀取音樂數據確保音頻數據轉發的實時性

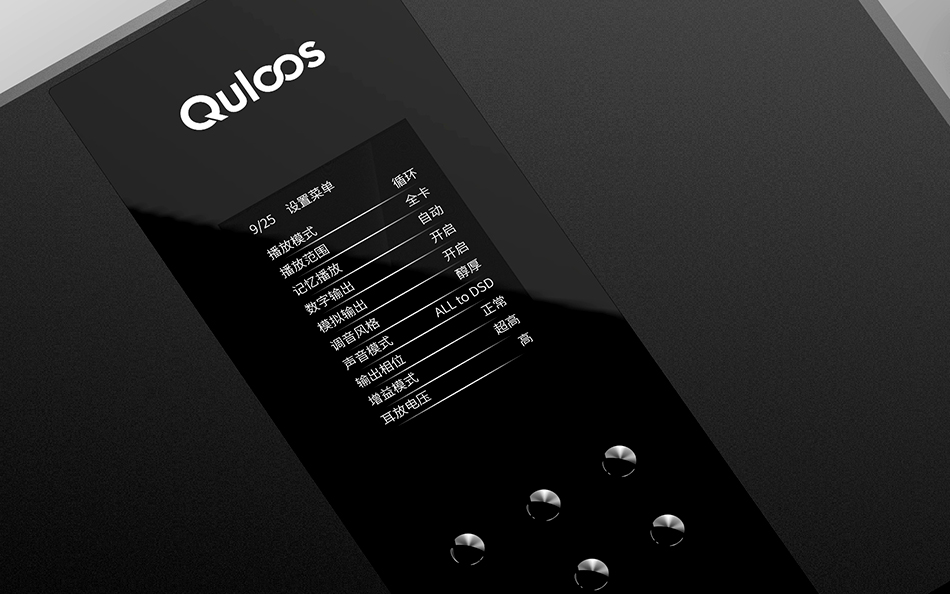

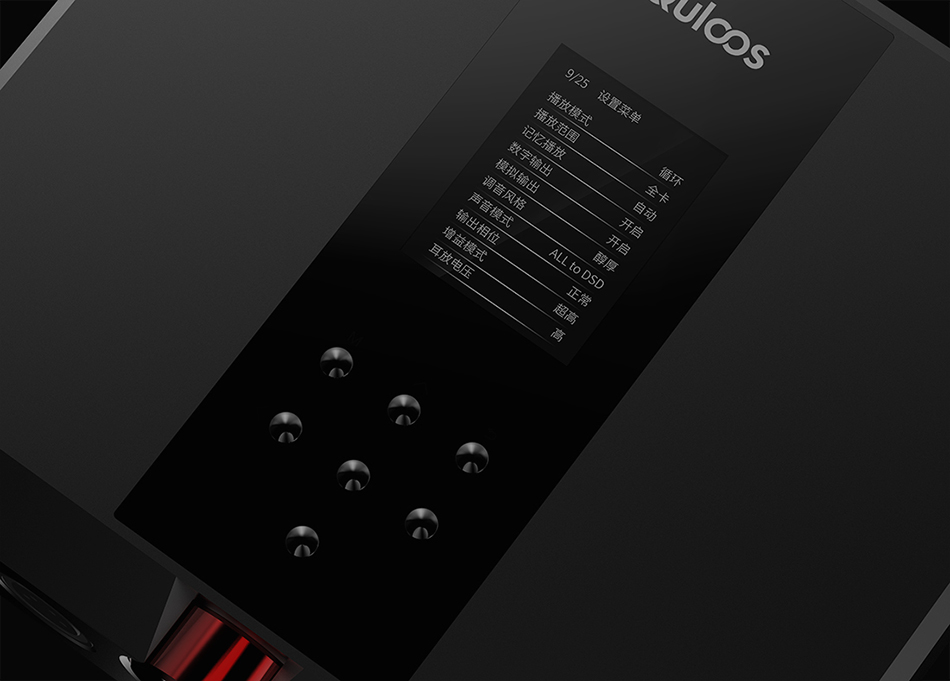

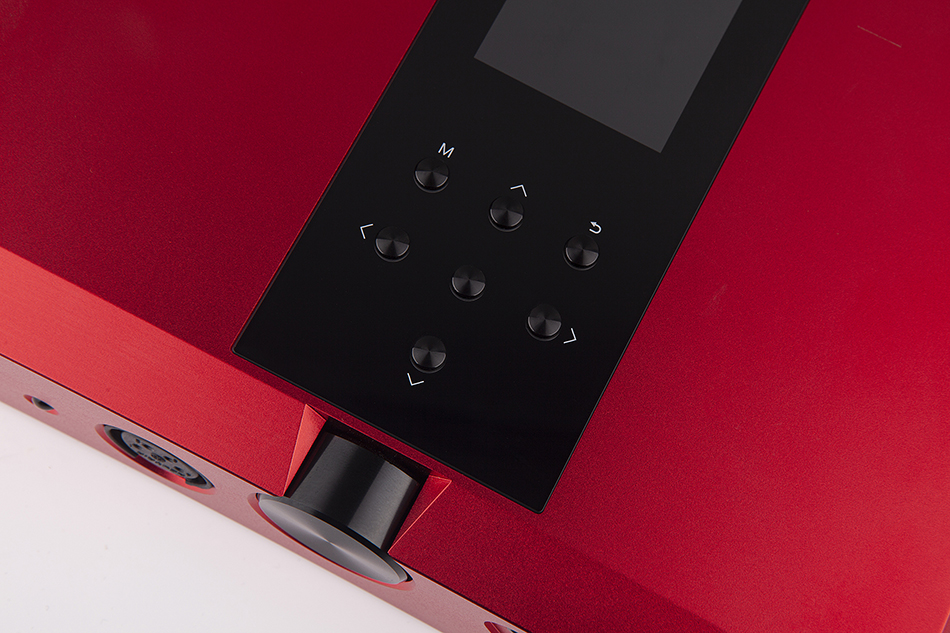

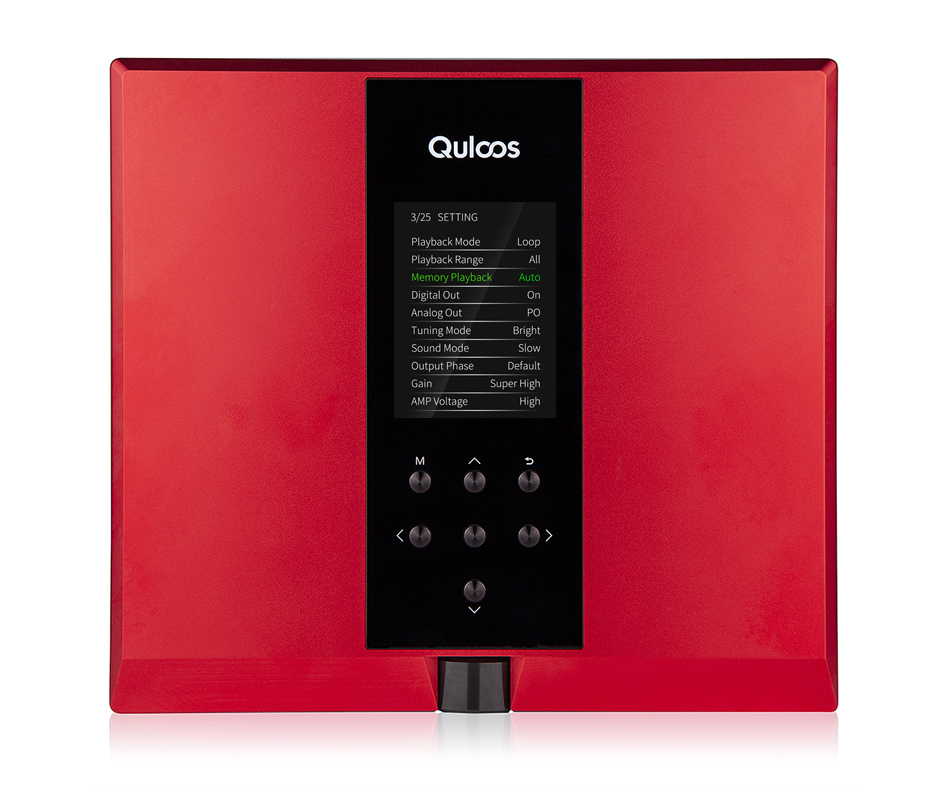

雙固件切換模式，調音風格可選清麗和醇厚，
電源管理模式：可關閉數字輸出，可關閉LINE OUT模塊輸出，
可關閉前級輸出，也可關閉耳放輸出，藍牙與USB只在使用時才開啟供電

各個模塊之間高頻干擾的隔離與屏蔽設計

為了不斷提高產品音質及性能，材料或線路如有變更恕不另行通知

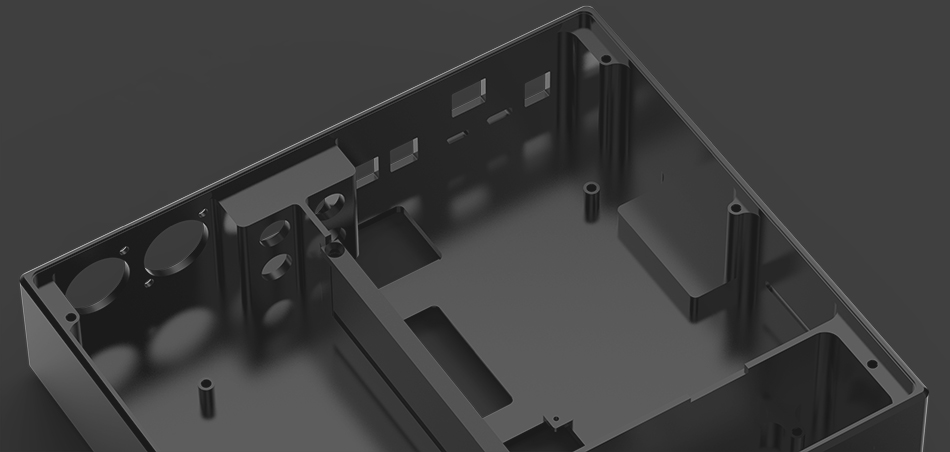

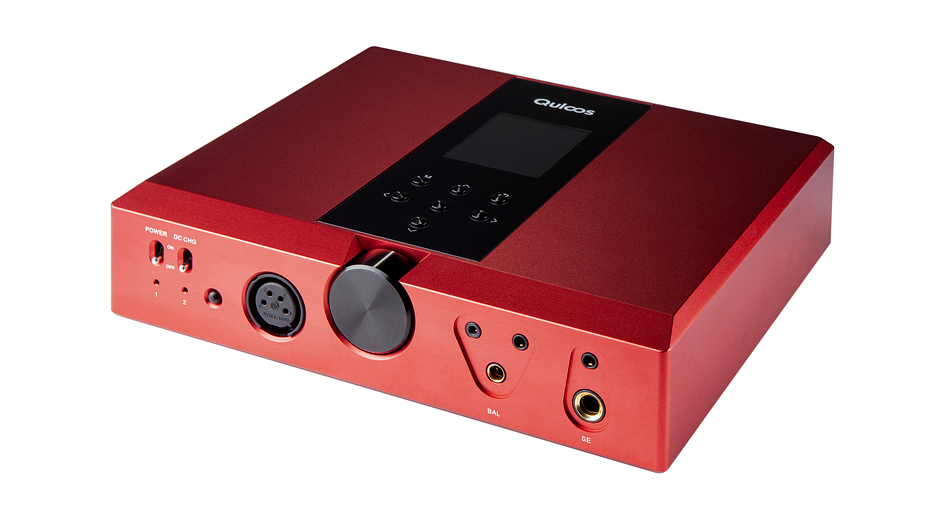

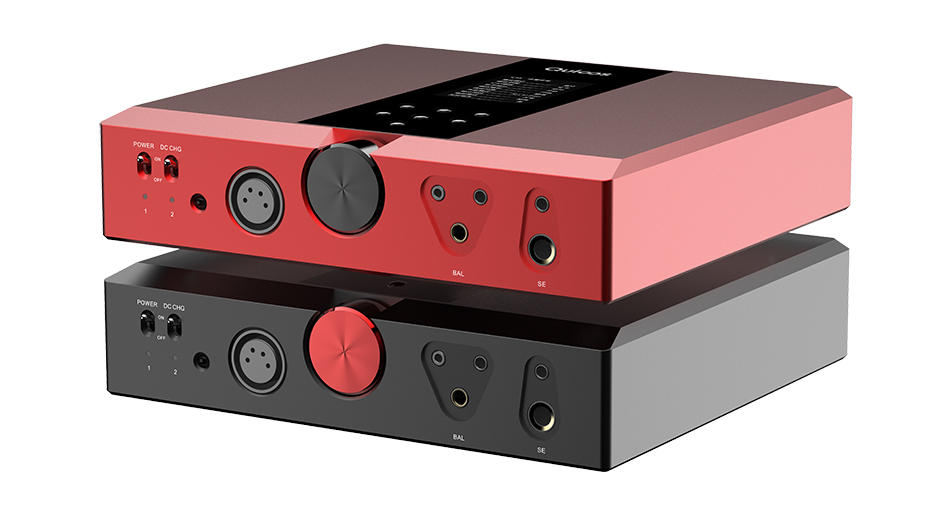

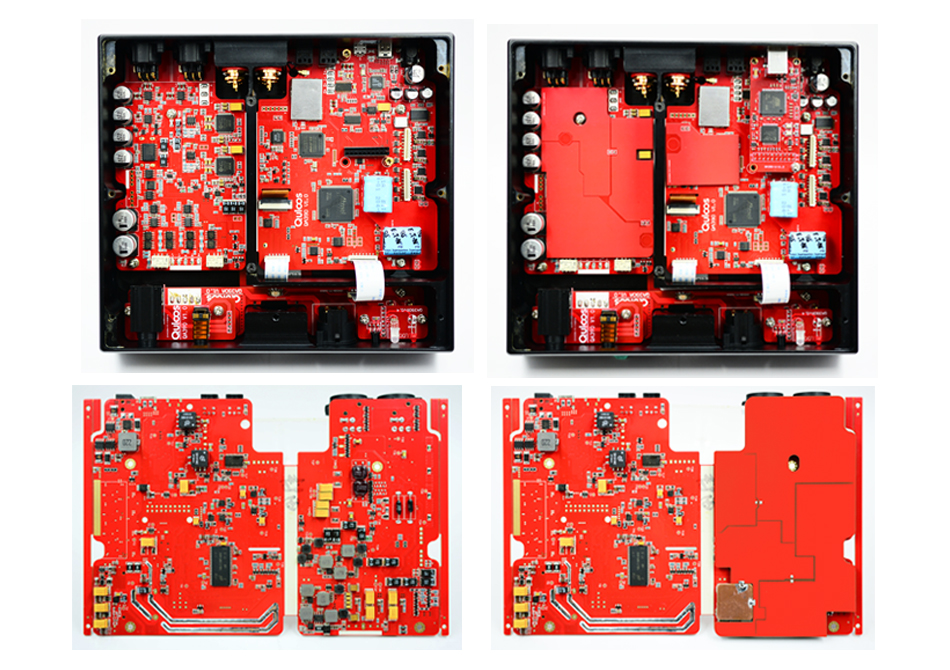

全CNC整鋁外殼內分區屏蔽設計

系統內部的走線優化設計，各個模塊之間高頻干擾的隔離與屏蔽設計，機箱上數字與模擬的隔離設計，
全CNC整鋁外殼內分區屏蔽設計，這些都極大的降低了EMI干擾

  產品定位

1. 不在乎體積與重量，對聲音的追求毫不妥協，想在可移動的機器上面體驗到大臺機音質的用戶。

2. 經常出差各地跑，參加各種聚會、活動，辦公室&家，書房、客廳、床頭... ...有移動需求的燒友。

3. 大耳機也能帶出門的高燒用戶。

4. 桌面使用，想更簡單的推好大耳機并獲得好聲音的群體。

5. 不太想投入太多金錢折騰周邊線材、電處等，又想獲得好音質的臺機用戶。

6. 非常好音質的臺式一體機，可替代您的前端音源，直接連接有源音箱或連接功放推動無源音箱。

7. 集成了聲音及素質都一流的數字與模擬輸出，可做數字轉盤或做解碼，滿足多場景高音質需求。

8. 以下場景：

   （a）如果你的臺式系統電源處理上、線材搭配上已經投入了很多錢， 但聲音仍然不滿意或者是找不到方向，我建議你可以試試電池供電的QA390，它的聲音至少能給你一個參考。

   （b）如果你的臺式系統有時好聽，有時不好聽，白天一個聲，深夜另一個聲，或者一段時間好聽一段時間又不好聽，則證明電環境對你系統的聲音影響大，完全不受電環境影響的QA390一定要試試。

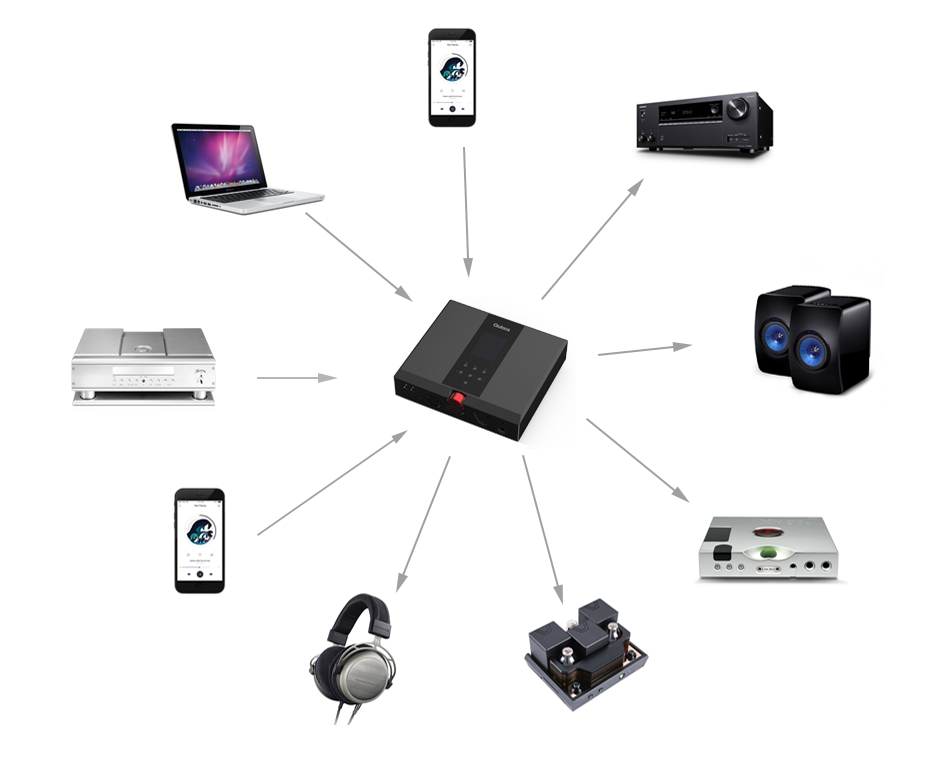

應用場景

QA390應用非常廣泛，不限制于以上的應用，更多的應用可咨詢技術人員

  參數規格

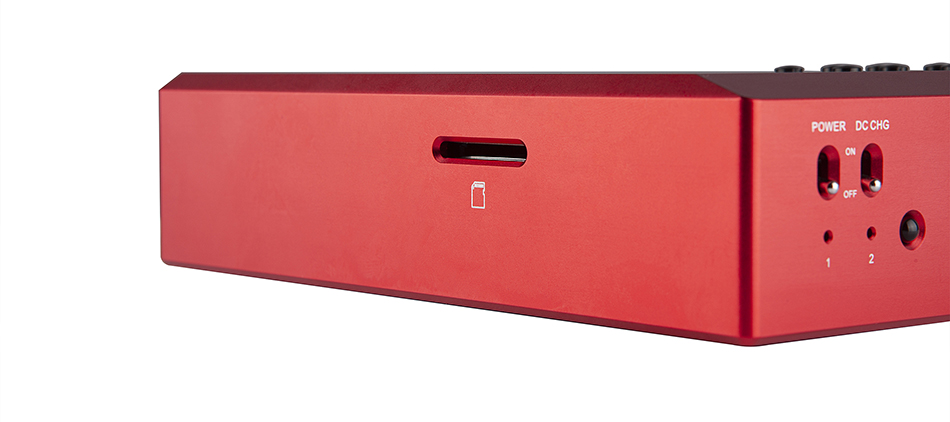

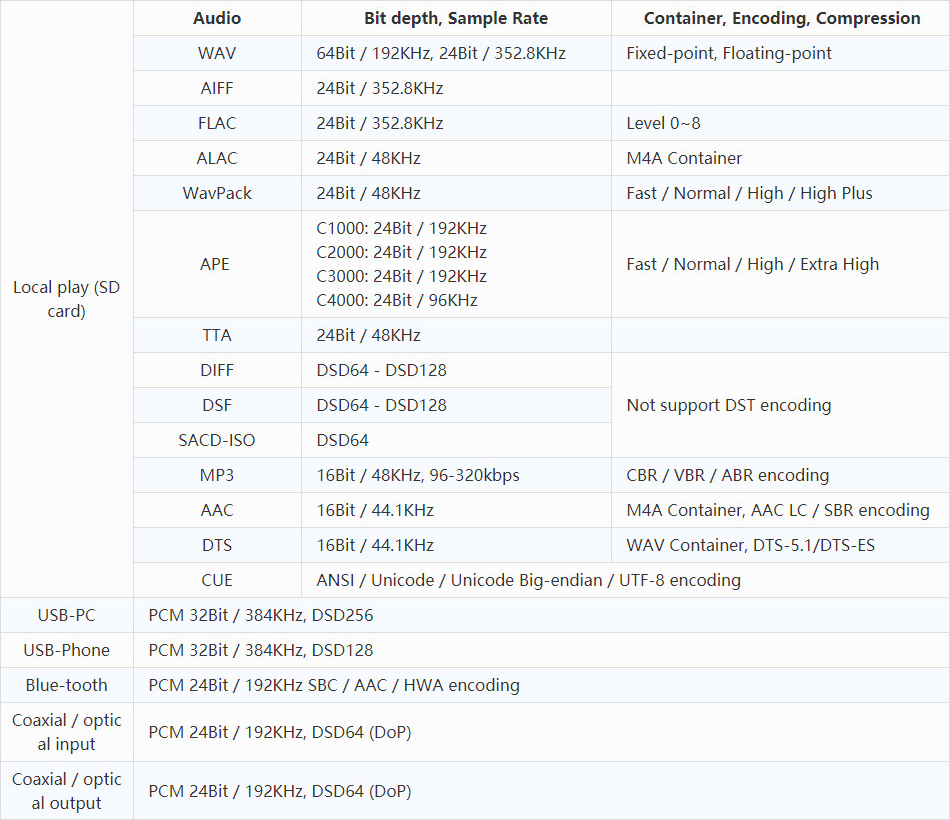

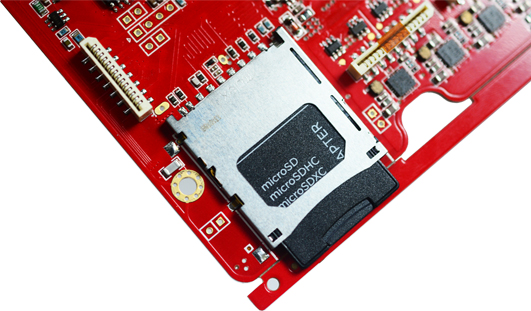

?  內部播放存儲介質：使用一張外置SD卡或TF卡加卡套，FAT32格式，目前支持最大容量512GB

?  內部播放支持碼率：16 - 32Bit，44.1KHz ~ 352.8KHz，DSD64 ~ DSD128。

?  USB界面--USB B口：使用授權的意大利界面Combo 384，并優化硬件設計，支持32Bit / 384KHz PCM及DSD256

?  USB界面--Micro口：使用SA9227界面，蘋果手機及平板不需要相機套件，支持32Bit / 384KHz PCM及DSD128

?  藍牙接收：支持藍牙5.0，支持華為高清藍牙HWA（LHDC） 與 AAC編碼

?  同軸輸入：75Ω匹配阻抗，支持24Bit / 192KHz 及 DSD64（DoP）

?  光纖輸入：支持24Bit / 192KHz 及 DSD64（DoP）

?  同軸輸出：0.5Vp - p75Ω，支持24Bit / 192KHz 及 DSD64（DoP）

?  光纖輸出：支持24Bit / 192KHz 及 DSD64（DoP）

?  模擬輸出參數：

       頻率響應  20-20KHz

       信  噪  比 122dB

       動態范圍  121dB

       分  離  度  120dB

       失  真  度  0.0005%

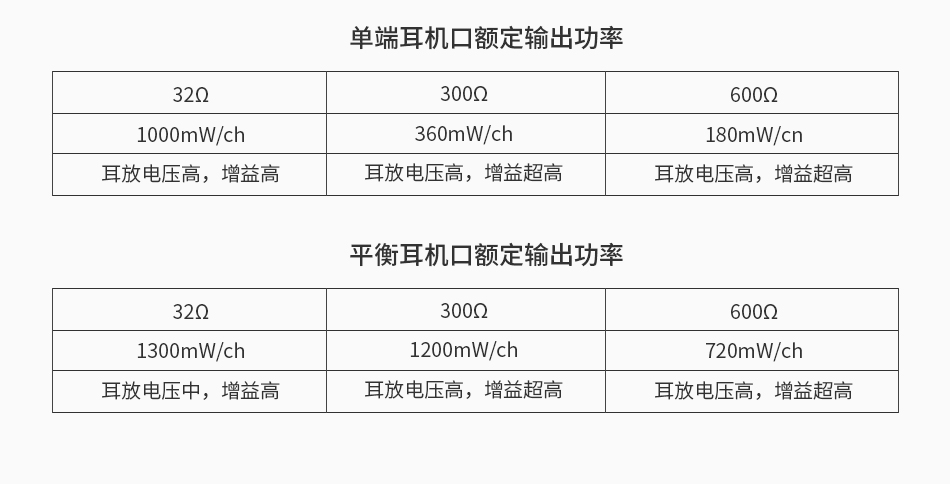

?  輸出電平：

       RCA（L&R） 2.5V （關閉前級）

       XLR（L&R）  5.0V （關閉前級）

       SE（非平衡）最大10.5Vrms （耳放電壓高，超高增益，600Ω負載）

       BAL（平衡） 最大21Vrms     （耳放電壓高，超高增益，600Ω負載）

?  耳機匹配阻抗：8Ω - 600Ω

?  解碼芯片：AK4497EQ  x 2， LPF：AD797 x 2

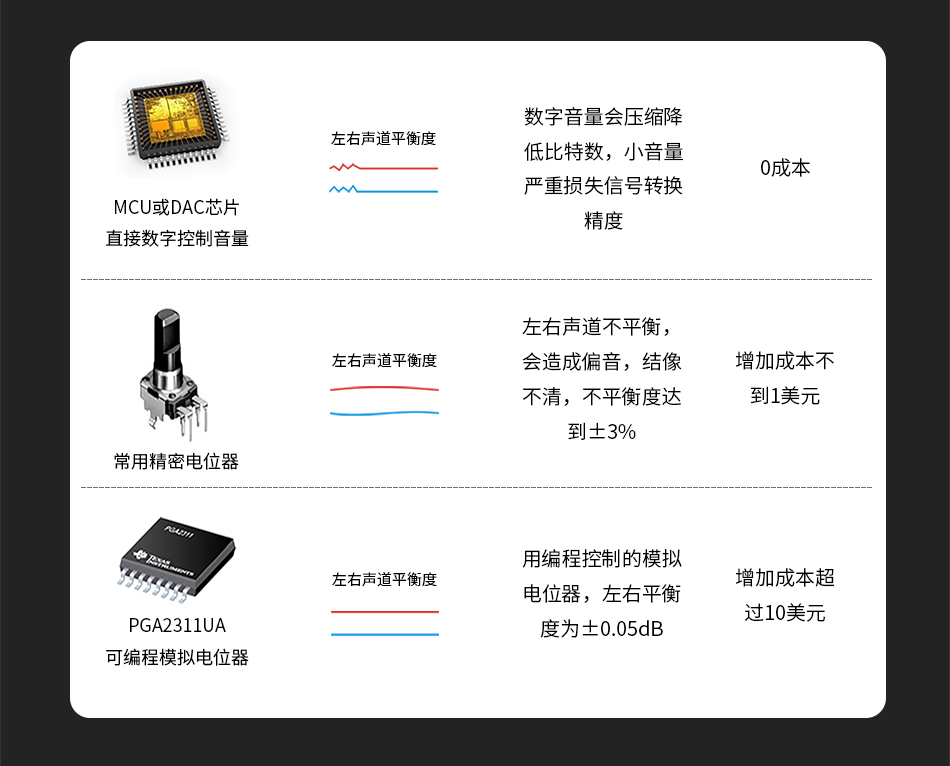

?  音量控制（包括前級音量控制）：PGA2311UA模擬程控音量

?  參考時鐘抖動：0.088皮秒（88飛秒）

?  充電接口：可用Type-C口，也可用DC口，支持快充，兼容QC標準

?  外部供電：DC 5.5*2.1口，也可兼充電（面板開關選擇）

?  續航時間：8?10小時（具體取決于設置、音樂格式、負載情況）（實測工程機，平衡口直推600歐的T1，音量30，數字輸出關閉，模擬輸出耳放，聲音模式緩降，增益超高，耳放電壓高，自動關屏：30秒，16Bit / 44.1KHz  WAV文件全卡隨機播放，續航時間10小時10分）

?  充電時間：Type-C普充：8 ? 9小時，Type-C快充 / DC口：4 ? 5小時

?  主機&遙控器材質：全鋁CNC一體精銑

?  產品重量：完整包裝3.0kg，主機凈重1.8kg

?  主機尺寸：20cm x 18cm x 4.45cm ， 包裝尺寸：33cm x 27cm x 9cm

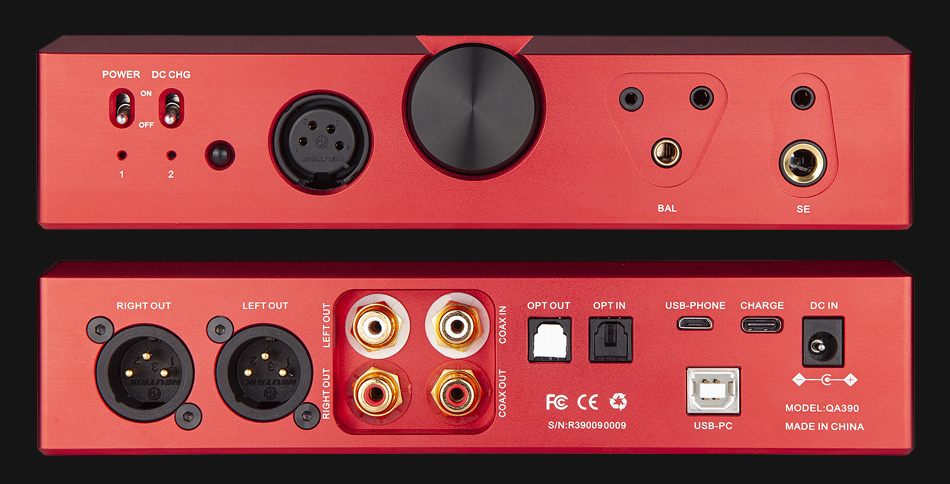

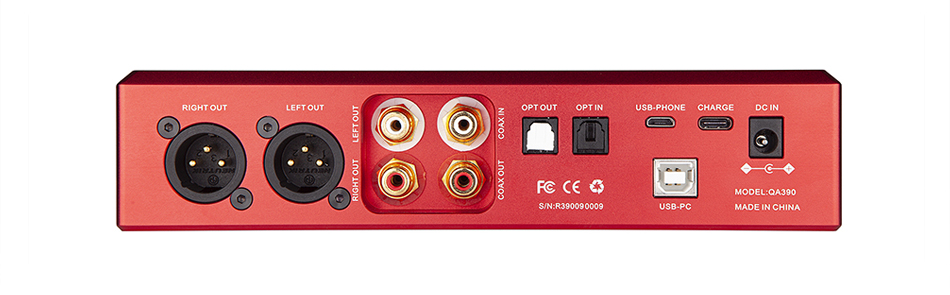

  接口介紹

   1、耳機接口齊備：單端接口：3.5、6.35；平衡接口：2.5、3.5、4.4、XLR.
   2、HWA(LHDC) 高清藍牙輸入，方便連接手機.
   3、雙路USB界面，一路對應手機或平板，可直接連接蘋果而不需要相機套件，另一路為經過授權的意大利界面，連接電腦手機平板都很優秀.
   4、同軸、光纖輸入，作為DAC一體機使用也非常的棒.
   5、同軸、光纖輸出，可以作為轉盤使用.
   6、RCA與平衡XLR模擬輸出，方便直接連接耳放、功放，可選程控模擬音量前級輸出，方便連接有源音箱或獨立后級.

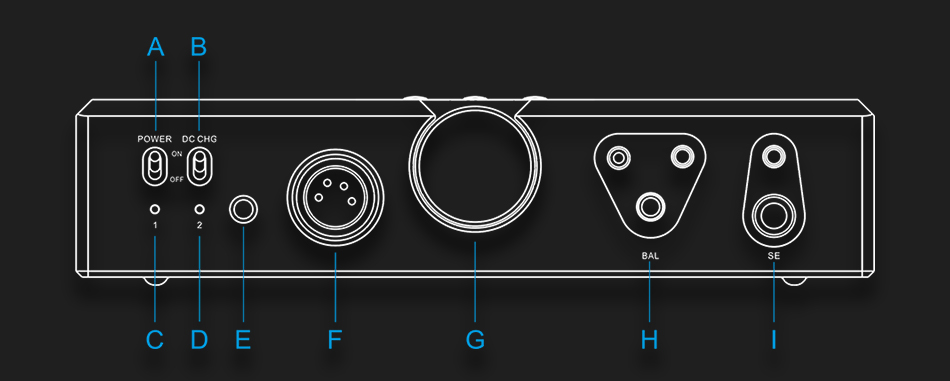

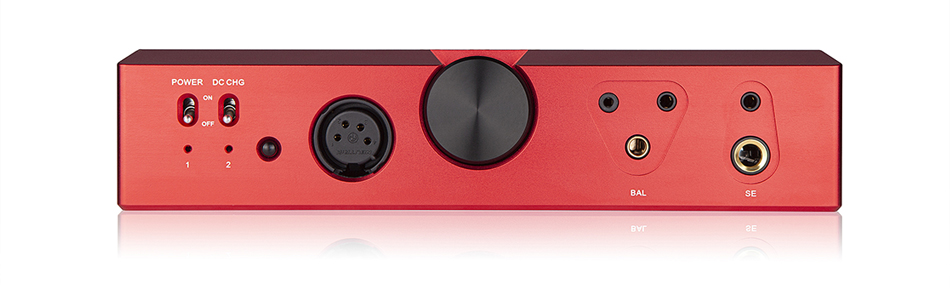

    A - 電源開關
    B - 充電選擇開關
    C - 關屏指示燈（當屏幕關閉后，此燈點亮）
    D - 狀態指示燈（充電信息指示）
    E - 紅外線遙控接收窗口
    F - 卡儂平衡輸出口
    G - 音量調節器（可控制耳機輸出及前級功能音量）
    H - 平衡耳機輸出口（適合2.5 / 3.5 / 4.4插針）
     I - 單端耳機輸出口（適合3.5 / 6.35插針）

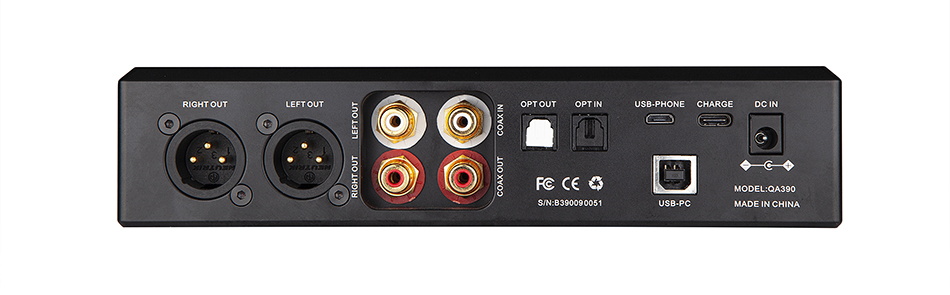

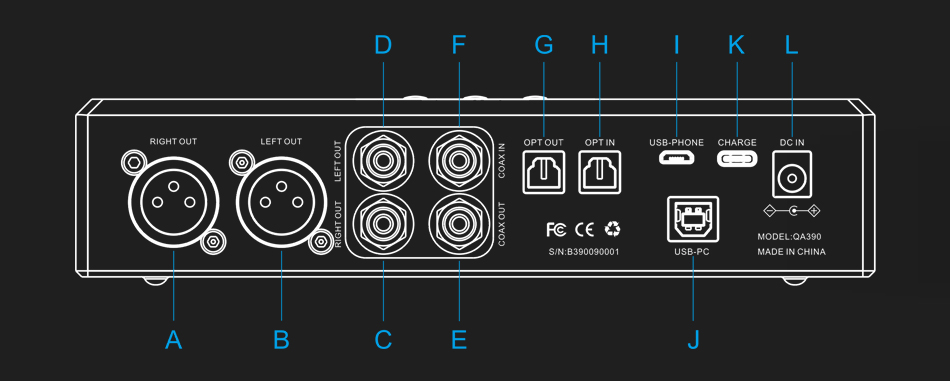

  A - XLR平衡輸出右（R）聲道       G - 光纖數字輸出
  B - XLR平衡輸出左（L）聲道        H - 光纖數字輸入
  C - RCA輸出右（R）聲道              I  - USB輸入-連接手機（無需相機套件）
  D - RCA輸出左（L）聲道              J  - USB輸入-連接電腦
  E - RCA同軸數字輸出                    K - Type-C 充電輸入接口（支持快充）
  F - RCA同軸數字輸入                    L - 電源輸入接口（供電&快充）

  產品清單

1. QA390播放器主機 x 1臺

2. 閃迪64GB TF卡（配套卡套）不低于紅金級別 x 1張

3. USB3.0讀卡器 x 1個

4. USB A口到B口 USB線 x 1條

5. TYPE-C充電線 x 1條

6. 外部電源（兼充電）x 1個

7. 紅外遙控器 x 1個

注意：連接手機的USB線不標配，需要的朋友請聯系客服選購
